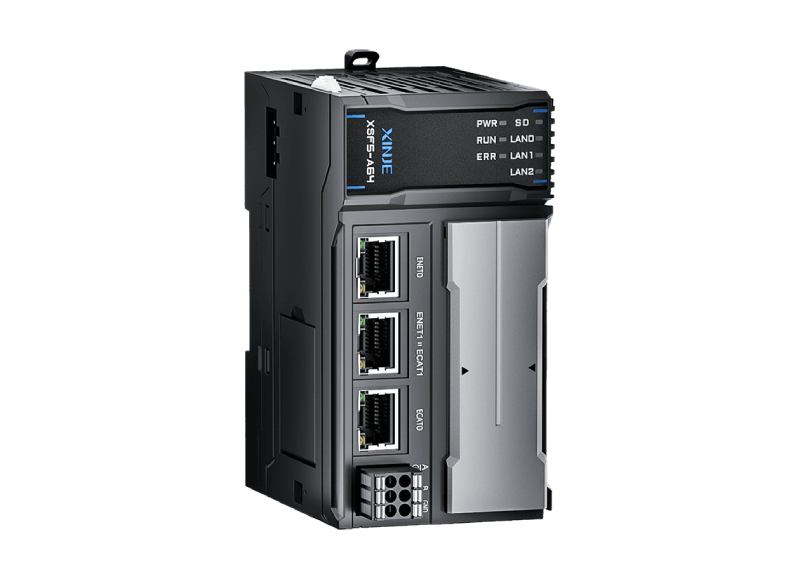

XSF5 series blade controller

XSF5 series blade controller
XSF5 series blade controller
XSF5 series blade controller

El diseño estructural estilo cuchilla logra una forma de cuerpo esbelta

Entre los 64 productos isotrópicos de la industria, el volumen es menor.

En comparación con XDH-60A64-E, el tamaño del cuerpo se ha reducido en aproximadamente un 70%, lo que reduce significativamente el espacio de instalación.





Escalabilidad más potente

  • Soporte local para conectar 32 módulos de expansión XF.
  • El nuevo bus de placa posterior de alta velocidad puede ampliar el conteo de alta velocidad, la salida de pulsos, el ritmo de vuelo, la comunicación y otros módulos funcionales.

Fácil de depurar y mantener

  • Toda la línea de productos XSF, incluida la unidad de control principal y la unidad de expansión, admite la actualización automática de firmware y se pueden disfrutar nuevas funciones con solo un clic.
  • Equipado con un puerto tipo C, se puede conectar a una computadora superior y la depuración en línea solo requiere un cable de datos móviles.
  • Admite la importación y exportación de datos de equipos y archivos de proyectos a través de unidades flash USB y tarjetas TF (en desarrollo).
  • Interruptor deslizante del sistema estándar, puede detener inmediatamente el funcionamiento del PLC sin corte de energía.



Programación libre, flexible y abierta

  • XSF es compatible con la plataforma Codesys, puede adaptarse al software de programación XINJE XS Studio, cumple con el estándar IEC61131 y es compatible con la especificación de programación PLCopen.
  • XS Studio integra programación de PLC, HMI visual, PLC de seguridad, núcleo de controlador en tiempo real, bus de campo y funciones de control de movimiento, brindando un entorno completo de configuración, programación, depuración y monitoreo que puede manejar de manera flexible y libre el poderoso lenguaje IEC.



Admite la función de descarga en línea y simulación en línea.



Detección de datos en tiempo real, recopilación de curvas y seguimiento



Colaboración entre múltiples redes, interoperabilidad conveniente

  • La unidad de control principal XSF está equipada con 3 puertos RJ45, 1 puerto de comunicación CAN y 1 puerto RS485.
  • Admite múltiples protocolos, incluidos Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen y comunicación Modbus.



Redes bajo demanda, flexibles y gratuitas

El segundo puerto RJ45 puede cambiar entre los modos ENET y ECAT para redes bajo demanda, lo que proporciona flexibilidad y libertad.



La configuración de IP dual ayuda a digitalizar las fábricas

  • Admite configuraciones de IP dual, logra aislamiento de red interna y externa del equipo y ayuda en la transformación digital y la actualización de las fábricas.
  • Ethernet/IP se basa en el protocolo de comunicación TCP/IP y se puede implementar a través de software sin necesidad de ASIC o FPGA dedicados.



Excelente capacidad de control motor

  • Control de bus EtherCAT de hasta 64 ejes, ciclo de sincronización corto.
  • Admite funciones de interpolación de múltiples líneas, arcos y espirales, que se pueden aplicar de manera efectiva a plataformas de interpolación de múltiples ejes comunes.



Cámara electrónica

En cuanto al procesamiento mecánico, la sustitución de las voluminosas levas mecánicas por sistemas de levas electrónicas se traduce en una mayor precisión de mecanizado y mayor flexibilidad, mejorando así la eficiencia de la producción. Actualmente, se utilizan ampliamente en equipos como tapadoras, envasadoras tipo almohada y máquinas de moldeo por soplado.
